斯大機械 > STAR走心機 >

STAR走心機

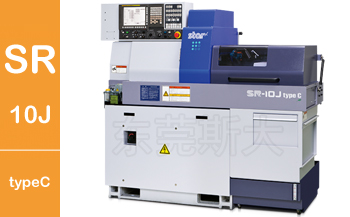

日本斯大STAR數控走心機床SR-10JtypeC

加工最大直徑

Diameter φ10mm
加工最大長度 Length 135mm(固定導套)
105mm(旋轉導套)
加  工  能  力
C   軸  功  能 C Axis 主軸 + 副主軸

    一、斯大走心機SR-10JtypeC采用前端導套扶持,后端主軸箱夾持材料移動結構,因刀具始終緊挨著導套進行加工,當加工長尺寸零部件時,這種結構即可抑制材料的撓性,實現高精度復合加工。

    二、斯大走心機SR-10JtypeC采用傾斜型燕尾槽導軌構造,這樣切削點近接處X、Y軸構成放射狀,機械剛性提高,還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1),減少切削抵抗力矩的負重,使X軸、Z軸方向的刀架臺剛性提高,由于這個斯大自豪的具有專利的刀架臺構造,實行了刀具壽命延長和長時間連續加工時的穩定精度。
    三、斯大走心機SR-10JtypeC門字型刀架實現最短距離的換刀,采用35m/min的高速進給,可實現很高的生產效率,而且機床結構緊湊寬775m的省場地設計,大大節省機臺的占地面積。
    四、斯大走心機SR-10JtypeC針對小工件加工機型,主軸轉速最高可達15,000min-1,動力刀具轉速可達10,000min-1,對于小工件車削、鉆小孔精度具有很好的保證。

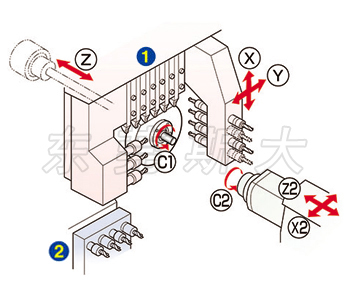

刀架臺運動圖



刀架臺結構種類

刀具參數

橫向鉆孔單元4
刃物臺

車刀(□8mm)
正面固定工具
背面固定工具
回轉工具

6把
4把
4把
3把

背面4軸單元
刃物臺

背面加工工具
固定工具
回轉工具

4把
max.4把

max.2把






項目 SR-10R type C
最  大  加  工  直  徑 φ10mm
主軸箱最大行程 固  定  導  套  規  格 135mm
旋  轉  導  套  規  格 105mm
車  刀  把  數 6把(□8mm)
4 軸 套 筒 座 刀   具   把   數 正面加工固定刀具4把
背面加工固定刀具4把
最  大  鉆  孔  能  力 φ6mm
最 大 切 削 攻 絲 能 力 M5XP0.8
動  力  刀  具 刀  具  把  數 3把
最  大  鉆 孔
能           力
φ4mm
最  大  切  削
攻  絲  能  力
M3XP0.5
最  大  轉  速 max.10,000min-1
電     機 0.5kw
速 進 給 速 度 35m/min(X1,Y1,Z1,X2,Z2)
主 軸 分 度 C軸控制
主 軸 轉 速 max.15,000min-1
主 軸 電 機 2.2kw(連續) / 3.7kw(15分/60%ED)
切 削 油  箱  容 量 180L
機 械 尺 寸(長 X 寬 X 高) 1,865 X  775 X  1,695mm
主 軸 芯 高 1,050mm
機 械 重 量 1,400kg
電 器 設 備 功 率 3.1KVA




項目 SR-10R type C
最   大   夾   持   直   徑 φ10mm
最  大  接  取  制  品  長 70mm
最  大  制  品  突  出  長 20mm
背  面  4  軸  單  元 刀  具  把  數 4把
最  大  鉆  孔
能            力
固  定  刀  具 φ4mm
動  力  刀  具 φ4mm
最  大  攻  絲
能            力
固  定  刀  具 M3XP0.5
動  力  刀  具 M3XP0.5
副  主  軸  分  度 C軸控制
副  主  軸 轉  速 max.10,000min-1
副  主  軸  轉  速  控  制 AC主軸電機控制
副  主  軸  電  機 0.55kw(連續) / 1.1kw(15分/50%ED)
